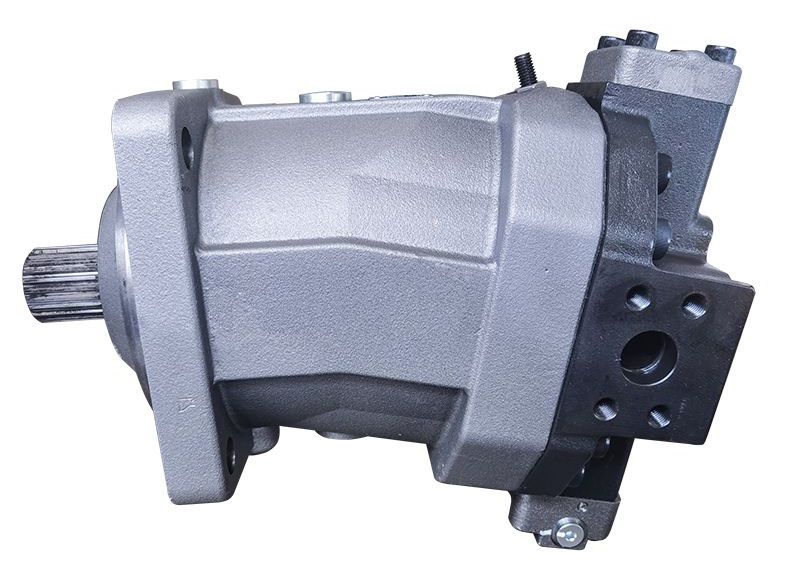

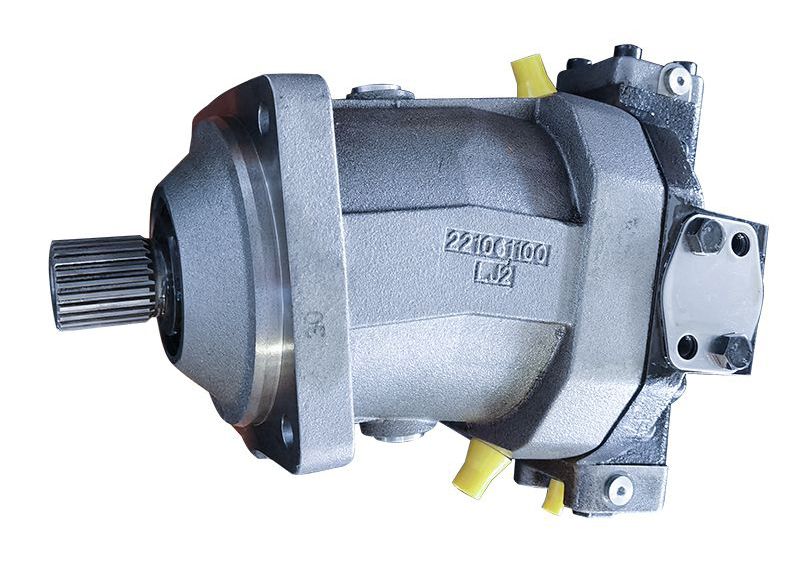

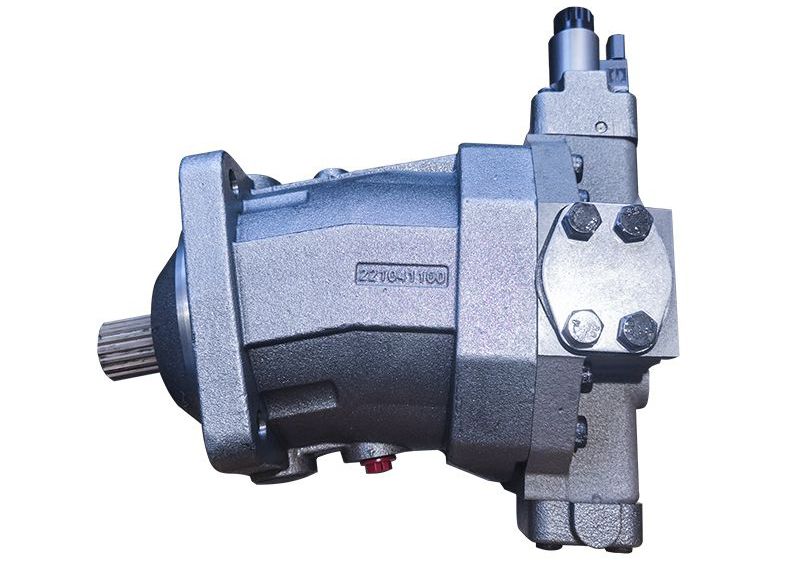

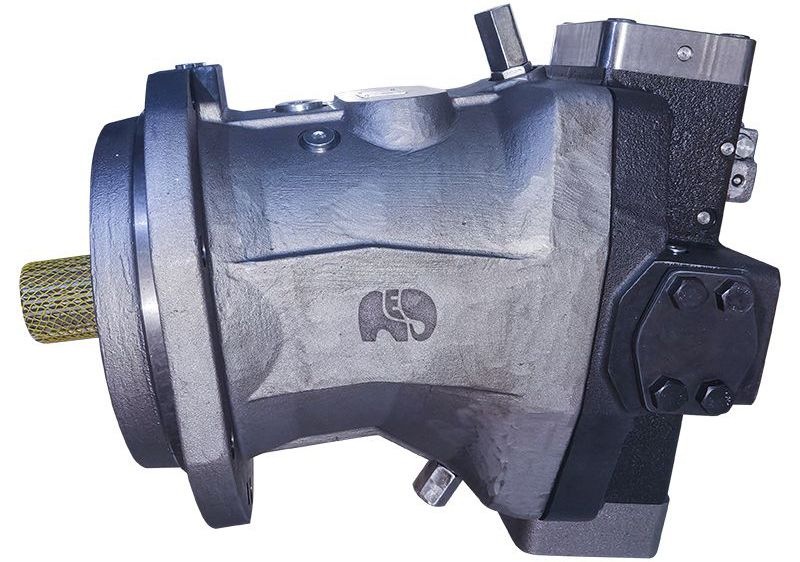

軸向柱塞變量馬達是采用了斜軸式設計的可變馬達，它配有軸向柱塞回轉體，用于開式和閉式回路中的靜液壓傳動。
對于采用斜軸式設計的軸向柱塞單元，柱塞相對于傳動軸而言呈角度布置。柱塞直接位于傳動軸上方，根據壓力和擺角角度產生扭矩。可通過調節斜軸來更改特定扭矩和排量。
在開式回路中，液壓油從油箱流向液壓泵，并從液壓泵傳輸至液壓馬達，液壓油從液壓馬達處直接返回至油箱，可更改液壓馬達的旋轉的輸出方向，例如通過方向閥。
在閉式回路中，液壓油從液壓泵流向液壓馬達，并從此處直接流回到液壓泵，更改了液壓馬達的旋轉的輸出方向，例如通過逆轉液壓泵中的流動方向。

◎驅動軸能承受軸向及徑向負載
◎通軸結構，可形成組合泵
◎有斜盤角度指示器
◎安裝位置可選
◎疊加式設計，優良的功率/電量比
◎控制響應時間短
◎可選用HF液體工作，但運行參數有所降低

規格				80	107	160	170	200	215	500
系列				65	65	65	71	65	71	63
排量		Vg max	cm³	80	107	160	170	200	215	500
		Vg x	cm³	51	68	61	65	76	130	417
		Vg min	cm³	0	0	0	0	0	0	0
公稱壓力		pnom	bar	400	400	400	450	400	400	350
峰值壓力		pmax	bar	450	450	450	530	450	450	400
最大轉速	at Vg max	nnom	rpm	3900	3550	3100	3100	2900	2900	2000
	at Vg < Vg x	nmax	rpm	6150	5600	4900	4900	4600	4800	2650
	at Vg min	nmax 0	rpm	7350	6300	5500	5750	5100	5500	2650
轉入流量	at Vg max and nnom	qV nom	l/min	312	380	496	533	580	628	1000
扭矩	at Vg max and pnom	M	Nm	509	681	1019	1218	1273	1550	2785
重量(近似)		m	kg	34	47	64	64	80	80	210
