描述

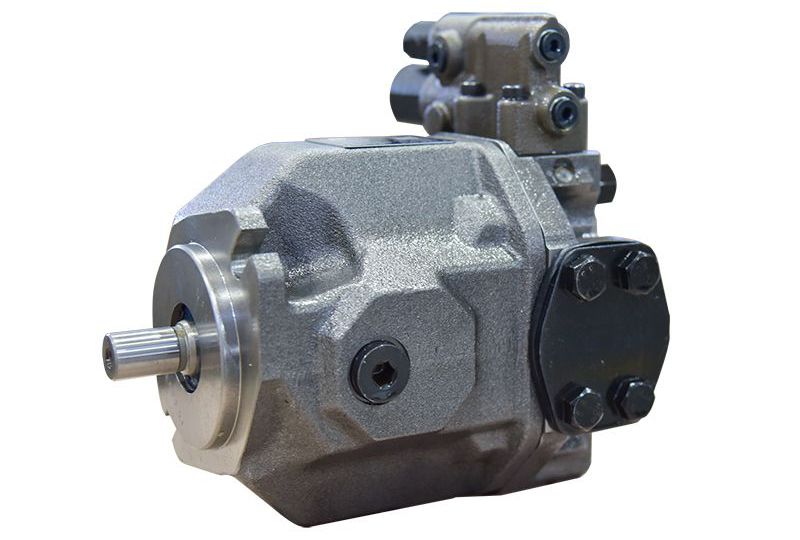

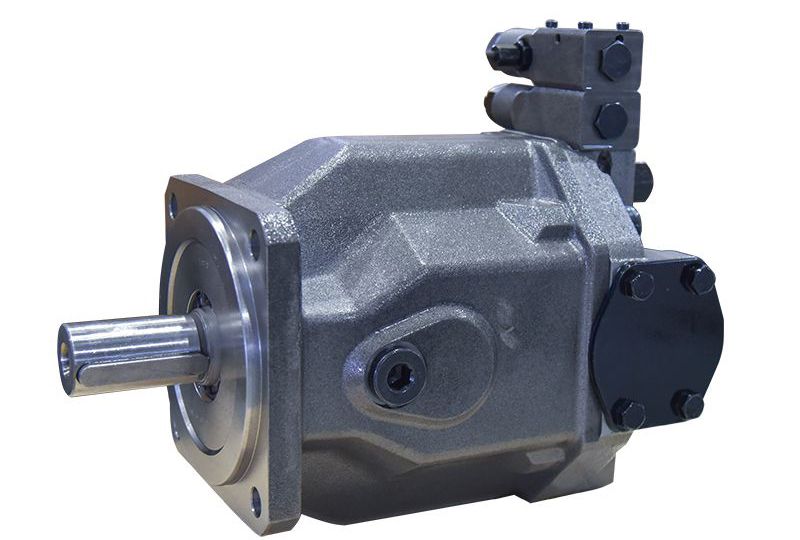

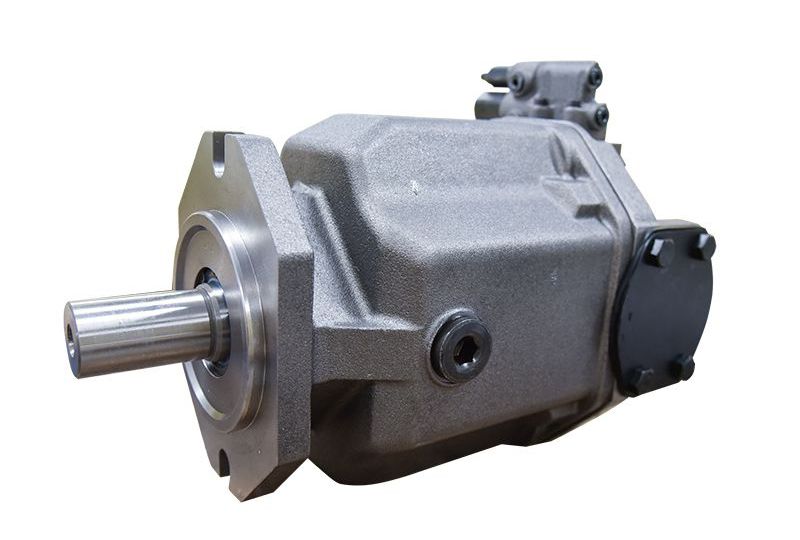

該系列產品用于開式回路的液壓驅動軸向柱塞斜盤式結構變量泵。泵的流量與驅動轉速及泵排量成正比，通過斜盤的角度變化可無極改變流量。
法蘭接口SAE-UNC或SAE-公制具有兩個泄油口，高速驅動轉速，良好的吸油性能，低噪音，功率/重量比高。并且擁有多種變量方式：恒壓、恒功率/恒流量、恒功率，可用于多回路系統的通軸驅動，廣泛應用于冶金、礦山、工程機械、船舶、民航地面設備等液壓傳動領域。

特點

◎通軸驅動，用于安裝公稱規格相同的其他泵
◎低工作噪音
◎使用壽命長
◎控制響應時間較短
◎出色的吸油特性
◎2 個泄油口

技術參數表

數據表(不考慮機械效率ηmh和容積效率的理論ηv理論值;數據四舍五入)
規格				10
排量		Vg max	cm³	10.5
在 Vgmax時最高轉速1)		no max	r/min	3600
最高轉速(轉速極限)	Inlet pressure paba increase or Vg	no max zul	r/min	4300
最大流量	no max	qv max	L/min	37
	nE=1450r/min		L/min	15
最大功率(Δp=250bar)	no max	Po max	kW	16
	nE=1450r/min		kW	6.5
最大扭矩(Δp=250bar)	Vgmax	Tmax	Nm	42
驅動軸上的慣性矩		J	kgm2	0.0006
殼體容積			L	0.2
重量(無油時)		m	kg	8
驅動軸上允許最大軸向力		Fax max	N	400
驅動軸上允許最大徑向力2)		Fq max	N	250
上述數據在S口進口壓力為絕對壓力1bar時有效。如排量減少或進口壓力增加，則轉速可增加至最大轉速極

數據表(不考慮機械效率ηmh和容積效率的理論ηv理論值;數據四舍五入)
規格				18
排量		Vg max	cm³	18
在 Vgmax時最高轉速1)		no max	r/min	3300
當進口壓力 Pabs 增加或 Vg		no max	r/min	3900
最大流量	no max	qo max	L/min	59.4
	nE=1500r/min		L/min	27
最大功率(Δp=250bar)	no max	Po max	kW	27.7
	nE=1500r/min		kW	12.6
在Vg max時的最大扭矩(Δp=280bar)		Mmax	Nm	80.1
在Vg max時的最大扭矩 (Δp=100bar)		M	Nm	28.6
驅動軸上的慣性矩		J	kgm2	0.00093
殼體容積			L	0.4
重量(無油時)		m	kg	12
驅動軸上允許最大軸向力		Fax max	N	700
驅動軸上允許最大徑向力2)		Fq max	N	350
1)上述資料在SO進口壓力為絕對壓力1bar時有效。
2)如遇更大的徑向力，請向我們咨詢

數據表(不考慮機械效率ηmh和容積效率的理論ηv理論值;數據四舍五入)
規格				28	45	71	100	140/High-S*
排量		Vg max	cm³	28	45	71	100	140/140
在 Vg max時最高轉速1)		no max	r/min	3000	2600	2200	2000	1800/2050
當進口壓力 Pabs 增加或 Vg		no max	r/min	3600	3100	2600	2400	2100/2200
最大流量	no max	qvo max	L/min	84	117	156	200	252/287
	nE=1500r/min		L/min	42	68	107	150	210
最大功率(Δp=250bar)	no max	Po max	kW	39	55	73	93	118/134
	nE=1500r/min		kW	20	32	50	70	98
在Vg max時的最大扭矩(Δp=280bar)		Mmax	Nm	125	200	316	445	623
在Vg max時的最大扭矩(Δp=100bar)		M	Nm	45	72	113	159	223
驅動軸上的慣性矩		J	kgm2	0,0017	0,0033	0,0083	0,0167	0,0242
殼體容積			L	0,7	1,0	1,6	2,2	3,0
重量(無油時)		m	kg	15	12	33	45	60
驅動軸上允許最大軸向力		Fax max	N	1000	1500	2400	4000	4800
驅動軸上允許最大徑向力2)		Fq max	N	1200	1500	1900	2300	2800
1)上述資料在SO進口壓力為絕對壓力1bar時有效，如排量減少或進口壓力增加，則轉速可增加，如圖所示
2)如遇更大的徑向力，請向我們咨詢

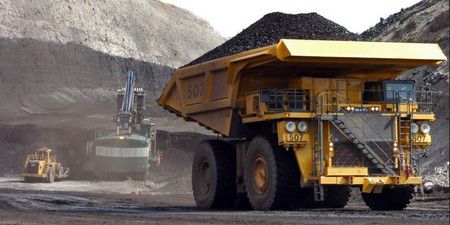

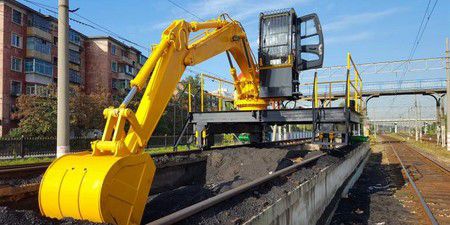

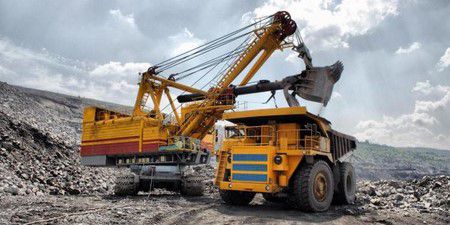

產品應用
